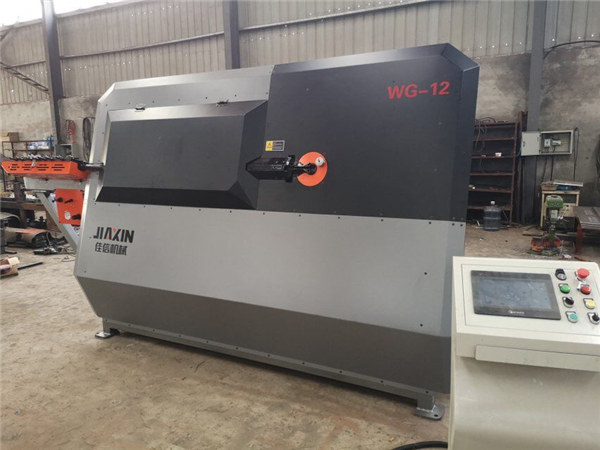

fabriek yster staaf cnc outomatiese rebar stirrup buig masjien

Tegniese parameter

model	SGW4-12B
Maksimum trekkrag	100m / min
Maksimum buigsnelheid	1100 ° / sek
Hoek toleransie	± 1 °
Lengte verdraagsaamheid	± 1 mm
Max Buighoek	180 °
Sentrale Mandrel Diameter	22mm
Afstand van buigas tot grond	1250
Enkeldraad (mm)	4-12
Dubbeldraad (mm)	4-10
Maksimale sylengte	1200mm
Mini kant lengte	80mm
Produksie kapasiteit	1800
L × B × H (mm)	380013201920
Werkkrag	380V
Totale krag	28KW

Produk Beskrywing

1, die toerusting is hoogs outomatiese, en dit kan honderde meetkundige verwerkingsgrafika invoer (of maak grafika). Stel die vereiste verwerkingsafmetings arbitrêr in, en jy kan enige soorte grafika kies.

2. Perfekte kombinasie van reguit-, sizing-, buig-, hoepel- en snyfunksies van staalstaaf, en besef werklik die funksie van een masjien met verskeie funksies.

3, die toerusting benodig slegs een persoon operasie, die maksimum kapasiteit is 1800 hoepel tipe / uur, wat die produksie doeltreffend aansienlik verbeter en arbeidskoste bespaar.

4, dubbel lyn werk kan 'n doeltreffende operasie behaal en die produksie doeltreffendheid verbeter.

5. Met behulp van servo beheer stelsel, servo motor en servo bestuurder neem al internasionale bekende handelsmerk, hoë akkuraatheid, lae versuim tempo, besef al die outomatiese en ononderbroke buig proses.

Ontwerp proses eienskappe

1. Die toerusting aanvaar die bewegingsbeginsel van servomotoriese + skoon oorsprong sonder enige besoedeling vir die omgewing.

2. Die buigbare teleskopiese aksie is toegerus met twee hoë-akkuraatheidsdetektorsensors om die 100% betroubaarheid van die aksie te verseker.

3. Geen lugpomp en silinder geraas veroorsaak, behalwe die instandhoudingstyd van pneumatiese, terselfdertyd geen gaspomp kragverbruik nie, kan twee kilowatt per uur bespaar.

4. Split tipe vaste mes ontwerp, nie nodig om die hele te vervang, gerieflike instandhouding, koste te verminder; vaste snyer kan twee kante gebruik word, die dienslewering verbeter; Vier kante met 'n roerende gereedskapontwerp, die diensleeftyd het 4 keer toegeneem, wat die koste aansienlik verminder.

Voordele van tegniese data

1. Die skeer meganisme van die toerusting is hoë spoed meganiese skeer. Slegs 0.45S is nodig om onmiddellik te sny, en driehonderdduisend kontinue hoëfrekwensie en hoë werkstoestand skeer toetse uitgevoer.

2. Dit kan voldoen aan die verwerkingsvraag van drie grade versterking (360Mpa), weerstand teen oorlading en hoë temperatuur weerstand; die diameter reeks staalstaaf: enkellyn (4-12) mm, dubbellyn (4-10) mm.

3. Die hoë-presisie servo-aandrywing met volle geslote lusbeheer maak die lengte-akkuraatheid van die bewerkingsbereik tot + 1 mm, en die hoek-akkuraatheid bereik + 1 grade.

4. Die buigmeganisme kan die matrijs verander, sodat die minimum lengte van die beugels wat gemasjineer kan word, 100mm bereik.

5. hoë spoed, geen vertraging buig tegnologie, die vinnigste kan buig 1800 boere per uur.

Eienskappe van beheerstelsel

1. Die sny gereedskap is gemaak van hoë kwaliteit en taaiheid legering sterf staal. Die aanvaarding standaard is in ooreenstemming met die internasionale standaard NADCA207, en die prestasie van die materiaal oorskry die vlak van 50% -80% van dieselfde soort nasionale standaard.

2. Spesiale hittebehandeling proses beheer verseker dat die sny tye van die sny gereedskap is meer as 100000 keer, en die dienslewering is 10 keer hoër as dié van gewone steenstale.

3. Die trekkerswiel is die nuutste tipe hoëlegering-slijtvast staal, die grondstof standaard is hoër as die nasionale standaard 3 grade, die gevorderde vakuum hittebehandelingsproses word aangeneem, die slijtvastheid is hoër as die binnelandse gelyke gehalte sterf staal 30% -50%, prestasie is 3-5 keer van die gewone sterf staal.

Proseskenmerke van die verwerking van dele

Met 'n aantal volautomatiese CNC lasersnyers, verskeie outomatiese sweisrobotte, honderde presiese vertikale en horisontale bewerkingsentrums, hoë presisie bewerking van onderdele en komponente, die wisselkoers van honderd persent.

Samestelling van toerusting

1. Draadlêmeganisme

(1) Twee stelle artillerie reekstok, elke stel kan 2 ton dra. Die L-rek is horisontaal en kan horisontaal geplaas word. Nadat die staalstawe geplaas is, word die draadstawe outomaties aan die hoofmotor gelewer.

(2) die draadmandjie L is toegerus met 'n stel bedradingstoestel, wat die staalstaaf effektief kan verhoed.

2. Die traksie-reguitmeganisme bestaan uit die eksterne dwars- en die interne vertikale twee reguitliggers, en die laaste twee reguitwiele word in twee dele verdeel, wat die onafhanklike aanpassing van die dubbeldraadreguitwerking kan verseker.

3. Die skeermeganisme van die buig- en skeer meganisme bestaan uit 'n vaste mes en 'n bewegende lem wat deur 'n elektriese motor aangedryf word. Die vaste lem word gebruik om die rigting van die staalstaaf te beperk en kan binne 'n paar sekondes vinnig vervang word. Die mobiele mes kan op vier kante gebruik word, en die onderhoudskoste is laag.

4. Die elektriese beheerstelsel aanvaar die industriële rekenaar CNC-beheerstelsel met hoë akkuraatheid, en dit kan aanpas by die baie slegte werksomgewing. Met 'n vloeibare kristal kleurskerm, deur die aanraakskerm-invoer, kan ons 32 beugels en raamstroke ontwerp met enige vorm in die hoeke.

Vinnige Besonderhede

Condition: New
Plek van Oorsprong: Shandong, China (vasteland)
Handelsnaam: JIAXIN
Masjien tipe: Coiling Buig masjien
Grondstowwe: Staal Bar
Materiaal / Metaalverwerking: Koolstofstaal
Power: Cnc
Automation: Vakansie
Ekstra Dienste: BENDING
Sertifisering: ISO 9001: 2000, ISO9001-2008
Produk Naam:Outomatiese Rebar Stirrup buig masjien
Tipe: Vakansie
Gebruik: rebar proses
Kragverbruik: 5KW
Gewig: 1700KG
Spoed Spoed: 100m / M
Lengte Akkuraatheid: ± 1mm
Dimension: 3650 * 1200 * 1950mm
Kleur: Slivery grys
Na-verkope Diens Voorsien: Ingenieurs beskikbaar vir diens
